平面涡卷弹簧的技术条件
时间:2021-06-03 10:51:02 来源:东莞市永晟五金发条制品有限公司 点击:

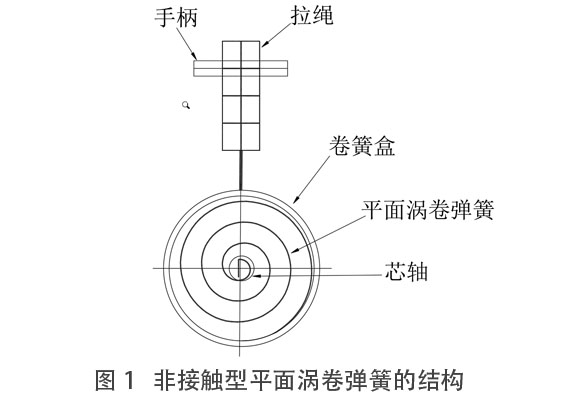

平面涡卷弹簧是将等截面的细长材料绕制成平面螺旋线形的弹簧,平面涡卷弹簧的制作较为简单,它的刚度较小,一般在静载荷下工作。由于绕卷圈数可以很多,变形角打,能在较小的体积内储存较多的能量。它的材料截面形状可以是长方形的(钢带)或圆形的(钢丝)。平面涡卷弹簧根据相邻圈是否接粗分为两类:非接触性和接触性。我们在设计一种适合家庭用的划船运动健身器时,对其阻尼问题进行了多方案的讨论比较,最后采用了外端铰接的非接触型平面涡卷弹簧作为初级阻尼(图1),使用后达到了预期的效果。
原理;
采用外端铰接的非接触性平面涡卷弹簧作为划船运动器的初级阻尼,弹簧端面形状采用长方形(钢带),外端铰接便于安装。外端铰链处不承受力矩,工作时让铰接的一端固定,另一端固定在芯轴上。当锻炼者辣的手柄时会通过拉绳带动卷簧盒反时针转动,在卷簧盒的芯轴上施加转矩,使平面涡卷弹簧各截面承受弯曲力矩,产生弯曲弹性变形,因而平面涡卷弹簧在本身平面内产生扭矩。其变形角的大小和施加的转矩成正比,使平面涡卷弹簧收紧实现储能。平面涡卷弹簧各截面所承受的变矩依位置不同而变化,最大弯矩位置在铰接处相对的B点处。

当锻炼者拉到相应位置后,放回手柄,由于平面涡卷弹簧的储能释放,使手柄和拉绳自动收回。这种结构可以实现划船运动中向后划桨用力而向前划桨不用力的过程,达到锻炼者锻炼的目的,用平面涡卷弹簧作为划船运动器的初级阻尼较之传统的液压缸划船阻尼,无污染、结构简单、制造成本低,较之传统的划船运动器配重阻尼,噪音小,结构紧凑。

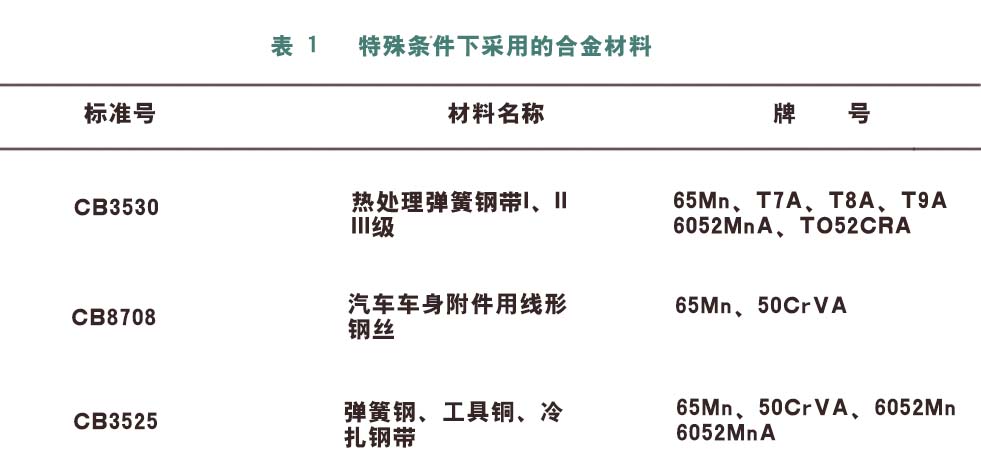

平面涡卷弹簧一般用高碳钢制作,对于有特色要求的场合,也可采用不锈钢、黄铜、青铜或其它耐腐蚀的高弹性合金材料,见表1.

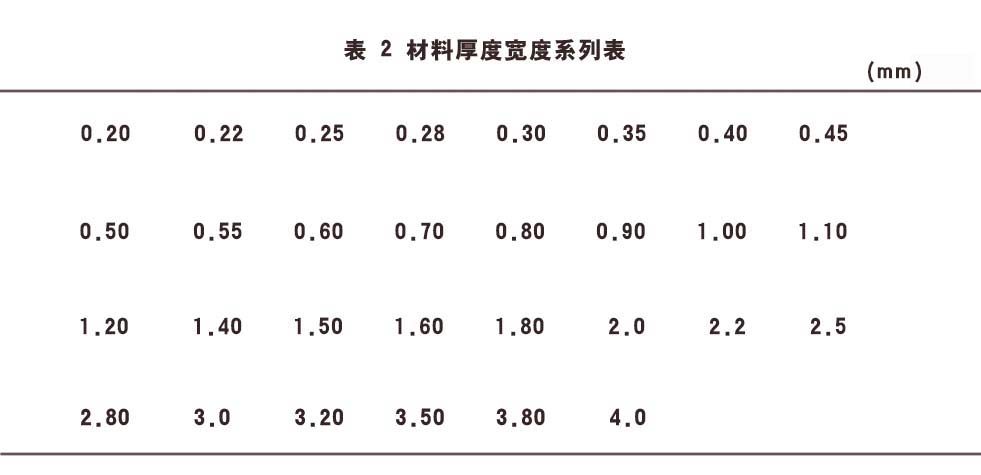

平面涡卷弹簧材料的厚度。宽度系列一般按表2表所列尺寸选用。
